酸素分圧制御装置（Oxygen buffer controller）†

装置説明水素と二酸化炭素のガスを混合して加熱炉内の酸素分圧を制御するための装置です．

|スペック|H2ガス：0-500mL/min, CO2ガス：0-500mL/min，1000℃においてlogfO2 = -4.5～-15，
1400℃においてlogfO2 = -2.8～-10
の酸素分圧制御が可能．|

設計・製作大平俊明，菅原　透
履歴2012年〜
設置場所総合環境理工学部 224号室

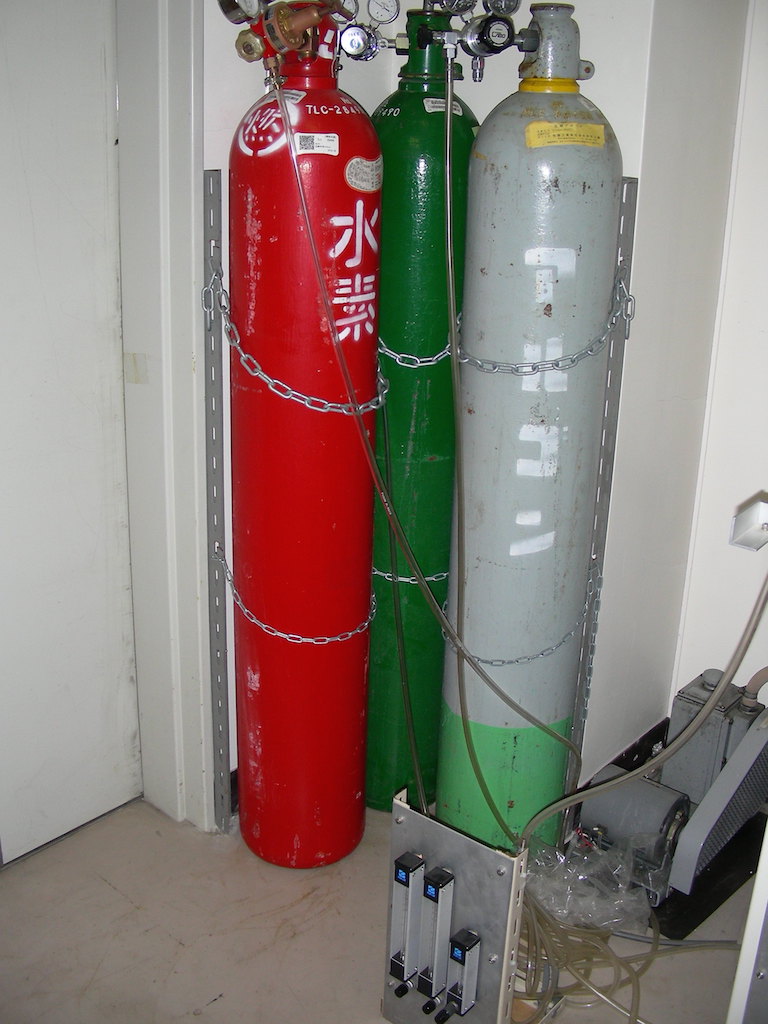

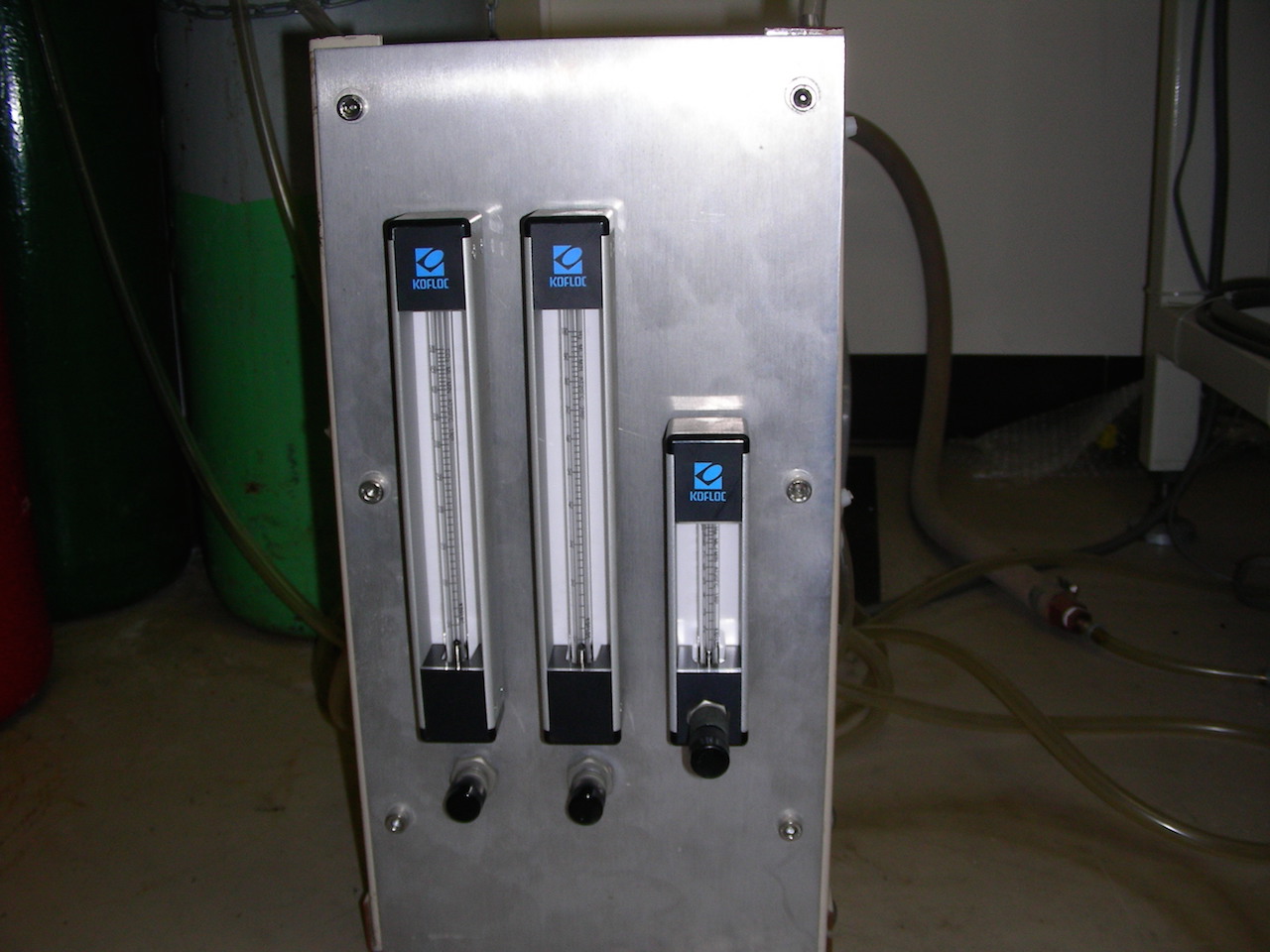

それぞれのガスの配管をKOFLOC製の流量計につないだのちに配管を接合して炉心管に導入しているだけで，特別な工夫は何もしていません．ガスは炉心管までの経路および炉心管の下部で温められて均質に混合されます．酸化側ではCO2/H2比が極端に高くなるため，H2ガスの流量計には500mL/minサイズと10mL/minサイズの２種類を用いています．
