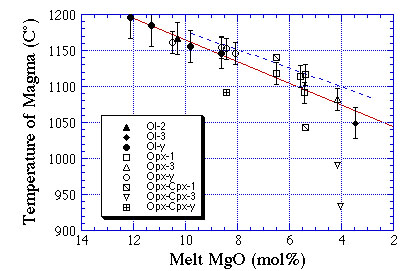

マグマ温度と液（石基）のMgO量の関係†

凡例

Olivine-liquid, Opx-liquid 平衡温度計はTwo-lattice melt modelの改良モデルに基づくものである．輝石温度計はWells (1979)による．
直線と点線はそれぞれSugawara (2000)によるカンラン石飽和メルトおよび斜方輝石飽和メルトのMgO量と飽和温度の関係を示す．

↑

マグマ温度と石基密度の関係†

&ref(): File not found: "temp2.jpg" at page "data";

凡例
丸：石基にシリカ鉱物を含まない玄武岩〜玄武岩質安山岩
四角：石基にクリストバライトを含む玄武岩〜玄武岩質安山岩
三角：石基にトリディマイトを含む安山岩

↑

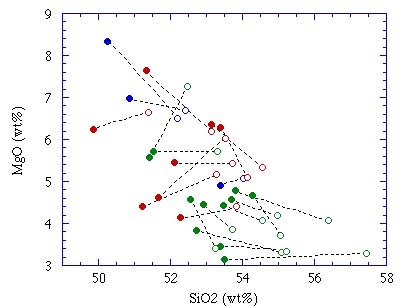

全岩-石基間のSiO2-MgO関係（ソレアイトのみ）†

凡例
&ref(): File not found: "bkgrleg.jpg" at page "data";

全岩と石基を結ぶ点線は同一のサンプルであることを示す
全岩と比較して石基がMgOに乏しいサンプルと石基がMgOに富むサンプルがある

↑

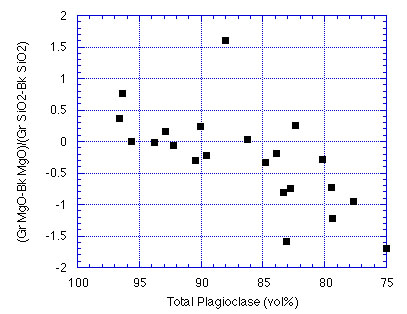

全岩-石基間のSiO2-MgO関係と斜長石斑晶量の相関関係（ソレアイトのみ）†

グラフの縦軸：
SiO2-MgO関係図における全岩-石基間のタイラインの傾き

グラフの横軸：
全斑晶に対する斜長石斑晶の割合

全岩と比較して石基がMgOに富むサンプル（全岩-石基のSiO2-MgO関係図でのタイラインの傾きが正）ほど全斑晶に対する斜長石斑晶の割合が多い

↑

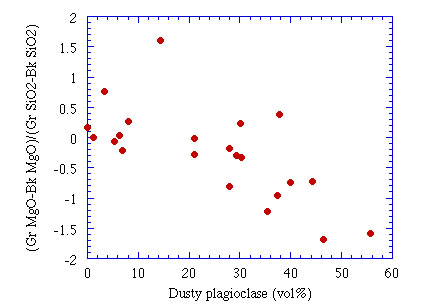

全岩-石基間のSiO2-MgO関係と斜長石組織の相関関係（ソレアイトのみ）†

グラフの縦軸：
SiO2-MgO関係図における全岩-石基間のタイラインの傾き

グラフの横軸：
全斜長石斑晶に対する dusty zone を有する斜長石の割合

全岩と比較して石基がMgOに富むサンプル（全岩-石基のSiO2-MgO関係図でのタイラインの傾きが正）ほど dusty zone を有する斜長石の割合が少ない
